涂層縮孔簡(jiǎn)介

　　涂層縮孔又稱陷穴，是指涂膜上出現(xiàn)圓形小坑的弊病。涂層施工后，濕膜在流平過(guò)程中出現(xiàn)回縮，干燥后留下若干大小不等、分布各異的縮孔。這是因?yàn)闈衲ど舷虏糠直砻鎻埩Σ煌?，流平性不良所致。可采取加入適宜的流平助劑或低表面張力溶劑來(lái)解決。

涂層縮孔的產(chǎn)生原因

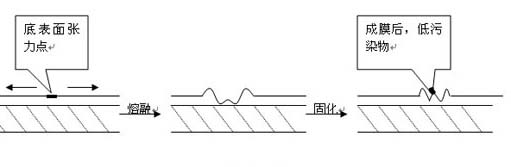

圖涂層縮孔產(chǎn)生的主要原因

　　如圖所示，涂膜從低表面張力點(diǎn)流到高表面張力點(diǎn)形成縮孔，一般低表面張力點(diǎn)可以是加工過(guò)程中的灰塵、油滴等，也可能是未被充分潤(rùn)濕的粉料。

　　為了減少縮孔的影響，使用低表面張力的潤(rùn)濕劑能夠有效的潤(rùn)濕，并且很好的分散引起縮孔的顆粒。

導(dǎo)致涂層縮孔的可能因素

　　1、涂裝前處理脫脂不良或者清洗后又被油污、塵埃污染。

　　2、槽液的顏基比失調(diào)，顏料含量低的易產(chǎn)生縮孔。

　　3、補(bǔ)給涂層中樹脂溶解不良，中和不好也有可能。

　　4、涂裝環(huán)境差(包括烘爐)，空氣中含有油霧，漆霧或含有機(jī)硅物質(zhì)等污染被涂物或濕涂膜。

涂層縮孔表面張力解決方案

　　有時(shí)候，表面張力不一定是越低越好，底涂要比中涂、面涂的表面張力稍高一些。各涂層、油墨層之間需互相配合好。您可以使用SITA的表面張力儀測(cè)出整條動(dòng)態(tài)表面張力曲線，有針對(duì)性的找出問(wèn)題來(lái)調(diào)節(jié)配方，快速高效。即使是出現(xiàn)邊角潤(rùn)濕、泡沫過(guò)多等問(wèn)題時(shí)，可以利用表面張力儀馬上找出是否與表面張力相關(guān)。

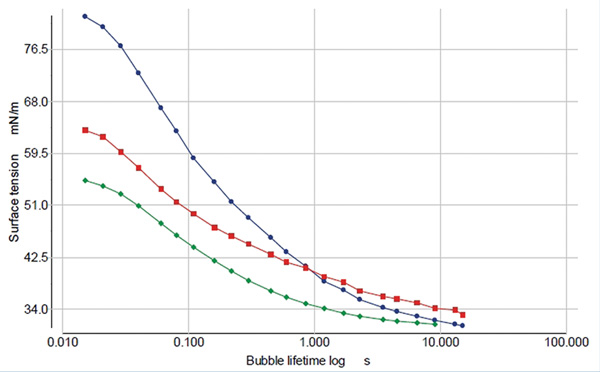

◇藍(lán)色配方

　　在實(shí)際使用中出現(xiàn)縮孔，其動(dòng)態(tài)表面張力較高。

◇紅色配方

　　偶爾出現(xiàn)少量縮孔，仍需繼續(xù)改進(jìn)。

◇綠色配方

　　在實(shí)際使用中無(wú)縮孔，其動(dòng)態(tài)表面張力相對(duì)最低。

涂層橘皮、縮孔相關(guān)技術(shù)資訊

　　《涂層橘皮、縮孔與表面張力的關(guān)系》

相關(guān)儀器設(shè)備

表面張力儀　　

　　了解更多如何解決涂層縮孔的問(wèn)題的信息，請(qǐng)聯(lián)系18566398802
